​Pourquoi vos pavés en gazon ne se verrouillent pas correctement – ​​Problèmes courants de moisissure et correctifs

Les pavés de gazon sont censés se verrouiller solidement. Lorsqu’ils le font, la surface supporte les charges des véhicules, reste plate et permet à l’herbe de pousser à travers les cellules. Dans le cas contraire, vous obtenez des pavés qui bougent, des surfaces inégales et des bords qui accrochent les pneus ou se déposent dans la boue.

Si vos pavés en gazon ne se verrouillent pas correctement, le problème commence généralement par la moisissure. Voici les problèmes liés aux moisissures les plus courants et comment les résoudre.

UNIKfabrique des pavés à gazonmoulesdepuis 2008, avec plus de 15 ans d'expérience à l'exportation vers 28 pays. Les correctifs ci-dessous proviennent de rapports de terrain réels.

Problème 1 : Boutons ou évidements de verrouillage usés

Ce qui se produit– Les boutons surélevés au-dessus du pavé ou les évidements en dessous deviennent arrondis ou peu profonds. Les pavés reposent les uns sur les autres plutôt que de se verrouiller en place. La surface se déplace sous le trafic.

Pourquoi ça arrive– Les éléments de verrouillage s'usent plus rapidement que le reste de la cavité du moule car ils sont plus fins et subissent plus de friction lors de l'éjection. Après 40 000 à 50 000 cycles sur un moule en acier standard, la hauteur du bouton peut diminuer de 0,3 à 0,5 mm.

Réparer– Mesurez la hauteur du bouton et la profondeur de l’encastrement avec une jauge de profondeur ou un pied à coulisse. Comparez avec le dessin du moule original. Si la hauteur du bouton est usée de plus de 0,3 mm, le moule doit être remis à neuf. UNIK propose un service de réusinage pour restaurer les fonctionnalités de verrouillage aux spécifications d'origine.

Prévention– Utiliser un moule avec un traitement thermique approprié. Les moules cémentés (dureté de surface HRC58-62) résistent à l'usure 2 à 3 fois plus longtemps que les moules non traités ou trempés uniquement.

Problème 2 : Dimensions d'empreinte incohérentes dans le moule

• Que se passe-t-il – Certains pavés se verrouillent correctement. D'autres du même moule sont lâches ou trop serrés. La surface finie présente des espaces inégaux et des pavés lâches aléatoires.
• Pourquoi cela se produit – Les dimensions de la cavité du moule ont dérivé en raison d'une usure inégale ou de problèmes de tolérance de fabrication d'origine. Dans un moule à plusieurs cavités, chaque cavité peut s'user à un rythme différent en fonction des modèles d'écoulement du béton et de la répartition des vibrations.
• Correctif – Mesurez chaque cavité individuellement. UNIK maintient la variation d'une cavité à l'autre à ±0,1 mm. Si la variation dépasse ±0,3 mm, le moule nécessite un réusinage professionnel. N'essayez pas de compenser en modifiant les paramètres de la machine : cela affecterait toutes les cavités, pas seulement celles usées.
• Prévention – Achetez des moules auprès de fournisseurs qui fournissent des mesures de cavité individuelles sur le rapport d'inspection. UNIK inclut des données dimensionnelles cavité par cavité avec chaque expédition de moule.

Problème 3 : Surface rugueuse de la cavité provoquant un collage lors de l'éjection

1. Que se passe-t-il – Les pavés sortent du moule avec des bords déchirés ou flous sur les éléments imbriqués. Les dommages empêchent un verrouillage correct. Dans les cas graves, les pavés se fissurent lors de l'éjection.
2. Pourquoi cela se produit – Des aspérités sur la surface de la cavité saisissent le béton lors de l'éjection. Les éléments imbriqués sont particulièrement vulnérables car ils présentent des sections minces et des formes complexes. Une finition de surface plus rugueuse que Ra 3,2 provoquera un collage.
3. Correctif – Inspectez la surface de la cavité sous un bon éclairage. Passez un ongle sur la surface : toute crête ou égratignure détectable est un problème. Les moules polis (Ra 1,6 ou mieux) libèrent le béton proprement. Si votre moule présente des surfaces rugueuses, il doit être repoli.
4. Prévention – Spécifiez les exigences en matière de finition de surface lors de la commande. UNIK finit toutes les cavités des moules des pavés en gazon à Ra 1,6 ou mieux en standard. Certains fournisseurs proposent des moules avec des finitions Ra 6,3-12,5, ce qui est acceptable pour les blocs standards mais pas pour les pavés à gazon autobloquants.

Problème 4 : Goupilles de noyau usées (pour les pavés à gazon creux)

• Que se passe-t-il – Les cellules ouvertes où pousse l’herbe sont déformées ou ont des parois intérieures rugueuses. Les pavés ne s’alignent pas correctement car les parois cellulaires sont trop épaisses d’un côté et trop fines de l’autre.
• Pourquoi cela se produit – Les broches centrales s'usent avec le temps, en particulier à la base où elles rencontrent le fond de la cavité. Les broches usées produisent des cellules ovales ou effilées. Les broches desserrées changent de position d'un cycle à l'autre, créant une épaisseur de paroi cellulaire incohérente.
• Correctif – Remplacez les broches de noyau usées. N'essayez pas de les réparer - le meulage ou le soudage modifie les dimensions des broches et aggrave le problème. UNIK stocke des broches de remplacement pour toutes les tailles de finisseurs à gazon standard.
• Prévention – Utilisez des moules avec des plaques à broches durcies qui verrouillent les broches centrales en toute sécurité en position. Les plaques à broches UNIK sont traitées thermiquement HRC45-50, empêchant l'usure qui provoque le desserrage des broches.

Problème 5 : Angle de dépouille incorrect sur les éléments de verrouillage

1. Que se passe-t-il – Les pavés sont difficiles à éjecter. Lorsqu’ils sortent enfin, les éléments d’emboîtement sont déformés ou fissurés. Même les pavés en bon état ne s’intègrent pas bien aux unités adjacentes.
2. Pourquoi cela se produit – La cavité du moule a un angle de dépouille insuffisant – la légère conicité des parois verticales qui permet aux blocs de se détacher. Les éléments de verrouillage nécessitent plus de dépouille que les murs à cavité plate, car ils présentent des contre-dépouilles et une géométrie complexe. Un angle de dépouille inférieur à 1,5 degrés par côté posera des problèmes.
3. Correctif – Il ne s’agit pas d’un problème réparable sur site. Le moule doit être réusiné pour ajouter un angle de dépouille approprié. UNIK utilise 1,5 à 2,0 degrés par côté sur toutes les fonctionnalités de verrouillage.
4. Prévention – Vérifiez les spécifications d’angle de dépouille avant de commander. Demandez au fournisseur l’angle de dépouille des éléments de verrouillage. S'ils ne peuvent pas fournir de numéro, trouvez un autre fournisseur.

Problème 6 : Distorsion de la plaque de montage

Que se passe-t-il – Les pavés du même moule ont une hauteur incohérente. Certains sont plus grands d'un côté. Les éléments de verrouillage ne s'alignent pas car l'ensemble du bloc est légèrement tordu.

Pourquoi cela se produit – La plaque de montage du moule s'est déformée à cause d'un serrage inégal des boulons ou d'un fonctionnement sur une machine avec une table vibrante inégale. Même une distorsion de 0,5 mm sur la plaque crée une torsion de bloc mesurable.

Correctif – Retirez le moule de la machine. Placez-le sur une surface plane connue (plaque de granit de précision ou verre flotté épais). Vérifiez les espaces avec une jauge d'épaisseur. Si la distorsion dépasse 0,3 mm, le moule doit être refait.

Prévention – Serrez toujours les boulons de montage en croix à l’aide d’une clé dynamométrique. Ne faites jamais fonctionner un moule sur une machine dont la table vibrante est endommagée. Inspectez la surface de montage de la machine chaque année.

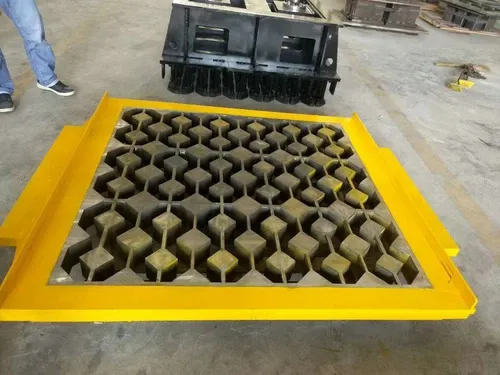

Comment inspecter votre moule de pavé en herbe pour détecter des problèmes de verrouillage

Avant de supposer que le problème vient de la moisissure, effectuez cette simple vérification :

Produisez 10 pavés à partir du moule que vous soupçonnez.

Nettoyez toute poussière ou débris de béton des pavés.

Essayez de les verrouiller ensemble dans une petite grille de test (3×3 ou 4×4).

Observez quels pavés conviennent et lesquels ne conviennent pas.

Marquez le numéro de cavité sur chaque pavé (la plupart des moules ont des numéros de cavité gravés sur les blocs).

Si tous les pavés en vrac proviennent de la même cavité, le problème vient de cette cavité spécifique. Si les pavés lâches proviennent de cavités aléatoires, le problème peut être lié à la machine ou à des changements dans le mélange de béton.

UNIK fournit une numérotation des cavités sur tous les moules de finisseurs à gazon multi-cavités en tant que fonctionnalité standard, ce qui rend ce diagnostic simple.

Quand réparer ou remplacer votre moule à pavés en gazon

Résumé : correctifs en un coup d'œil

Problème : Les pavés ne se verrouillent pas – boutons ou évidements usés.

Solution : remettez à neuf le moule ou remplacez-le par un moule correctement traité thermiquement.

Problème : Certains pavés se verrouillent, d’autres non – des cavités incohérentes.

Correction : réusinage professionnel des cavités usées.

Problème : Les pavés collent lors de l’éjection – surface rugueuse de la cavité.

Correction : repolissez la cavité à Ra 1,6 ou mieux.

Problème : les cellules ouvertes sont déformées – broches centrales usées.

Correction : remplacez les broches principales.

Problème : Pavés déformés lors de l'éjection – angle de dépouille insuffisant.

Correction : Réusiner avec un angle de dépouille de 1,5 à 2,0 degrés (non réparable sur site).

Problème : Bloque une hauteur tordue ou inégale – plaque de montage déformée.

Correction : refaites la surface de la plaque de montage ou remplacez le moule.

Coordonnées

Si le moule de votre pavé en gazon présente l'un de ces problèmes et que vous avez besoin d'une remise à neuf ou d'un remplacement :
