Les pavés hexagonaux sont largement utilisés pour les projets de contrôle de l’érosion, de stationnement sur gazon et d’aménagement paysager. Leur géométrie à six côtés exige une conception de moule précise. Lorsque l'épaisseur varie sur le pavé (un bord plus épais que le bord opposé ou le centre plus fin que le périmètre), le problème vient rarement du mélange de béton ou de la machine. Le plus souvent, la moisissure elle-même en est la cause profonde.
Cet article examine trois défauts courants de conception de moules qui produisent des pavés hexagonaux inégaux. Chaque faille a un correctif spécifique. Résoudre ces problèmes peut réduire les déchets, améliorerbloccohérence et prolonger la durée de vie du moule.
Dans un moule à pavé hexagonal, le béton pénètre dans la cavité par le bas et s'écoule vers les murs. Les murs orientés vers le sens d'écoulement du béton s'usent plus rapidement que les murs opposés. Au fil de milliers de cycles, un côté de la cavité devient plus fin que l’autre. Le pavé ressort alors avec un bord plus épais que le bord opposé.
Ce type d’épaisseur inégale est directionnel. Il se présente sous la forme d’un coin plutôt que d’un hexagone symétrique. Les opérateurs blâment souvent les vibrations de la machine ou le mélange de béton, mais la véritable cause est l'usure inégale des parois creuses.
Les concepteurs de moules peuvent tenir compte du flux de matériaux en ajoutant une épaisseur supplémentaire aux parois à forte usure ou en utilisant une nuance d'acier plus dure sur ces surfaces. ÀUNIK, nous utilisons un traitement thermique de carburation pour durcir uniformément toutes les parois de la cavité selon HRC58-62. La surface dure résiste à l'abrasion et la profondeur de traitement (environ 2 mm) fournit une couche d'usure constante sur chaque paroi de l'hexagone. Cela ralentit l'usure différentielle et maintient la géométrie de la cavité plus longtemps.
Une cavité hexagonale comporte douze coins internes : six sur le bord supérieur et six sur le bord inférieur. Lorsque ces coins sont usinés selon des angles vifs de 90 degrés, ils deviennent des points de concentration de contraintes. Chaque cycle de vibration pousse la contrainte dans ces angles vifs. Le métal au coin se déforme légèrement, puis récupère. Sur des dizaines de milliers de cycles, ces contraintes répétées provoquent une déformation de la cavité. La distorsion modifie la distance entre les murs opposés, ce qui donne lieu à des pavés plus épais d'un côté et plus fins de l'autre.
Les coins pointus s’usent également plus rapidement que les coins arrondis. Un coin pointu a moins de masse métallique pour absorber l’impact. Une fois le coin arrondi par l'usure, la forme de la cavité change de façon permanente.
L'ajout d'un rayon à chaque coin interne élimine les points de concentration des contraintes. Un rayon de 3 à 5 mm permet à la contrainte de circuler autour du coin plutôt que de s'y écraser. La cavité conserve sa forme plus longtemps et l’épaisseur du pavé reste constante sur les six côtés.
Les coins arrondis améliorent également le démoulage. Le béton se détache plus proprement d'une surface incurvée que d'une arête vive, réduisant ainsi la traînée et ralentissant davantage l'usure.

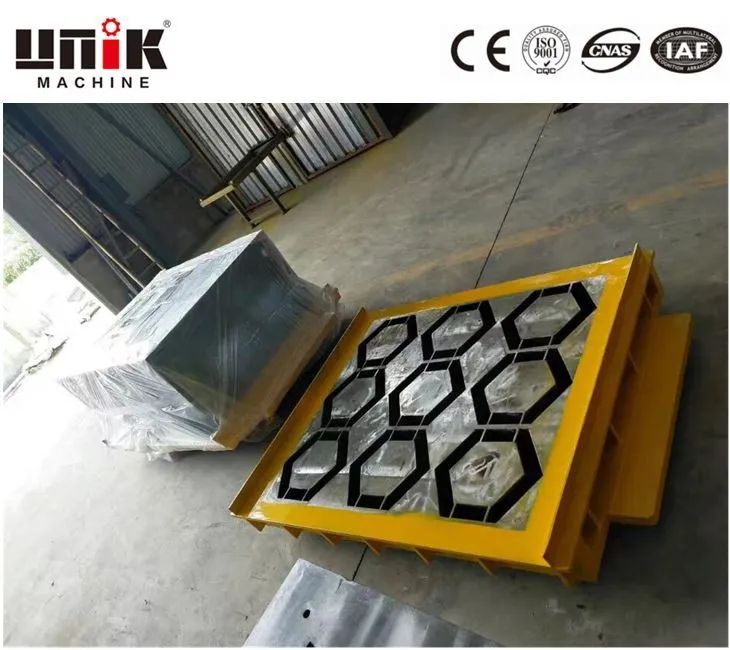

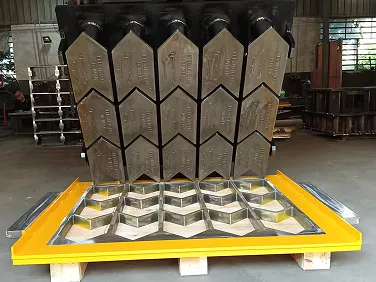

Un moule à pavé hexagonal contient généralement plusieurs cavités : deux, trois ou quatre par plaque de moule. Lorsque la plaque de moulage elle-même n'est pas parfaitement plane ou lorsque les cavités sont usinées à des profondeurs différentes, chaque cavité produit un pavé d'épaisseur différente. Cette variation n'est pas directionnelle (comme le défaut n°1). Il est positionnel : la première cavité produit des pavés épais, la troisième cavité produit des pavés minces.
La cause première est souvent un mauvais usinage ou une plaque de base inégale. Les fournisseurs à bas prix peuvent sauter l’étape d’aplatissement de la plaque de moule avant de découper les cavités. D'autres utilisent des outils CNC usés qui coupent plus profondément d'un côté de la plaque que de l'autre. Le résultat est une épaisseur de pavé incohérente provenant du même moule.
Chaque plaque de moule doit être rectifiée en surface avant l'usinage d'une cavité. La tolérance dimensionnelle doit être maintenue à ±0,1 mm sur toute la plaque. La profondeur de la cavité doit être vérifiée en plusieurs points (centre et bords) pour chaque cavité.
Chez UNIK, nous utilisons l'usinage CNC avec inspection en cours de processus. Chaque profondeur de cavité est vérifiée lors de la découpe. Après l'usinage, la plaque de moule complète est mesurée sur une machine à mesurer tridimensionnelle (MMT) pour confirmer que toutes les cavités sont dans les limites de tolérance. Toute variation au-delà de ±0,1 mm déclenche une retouche.
|
Symptôme |
Défaut probable |
Méthode de vérification |
|
Les pavés présentent une forme de coin (un bord plus épais que le bord opposé) |
Défaut n°1 — Usure inégale des parois creuses |
Mesurer l'épaisseur de la paroi de la cavité en plusieurs points |
|
Les pavés ont une épaisseur incohérente dans les cavités (cavité 1 par rapport à la cavité 3) |
Défaut n°3 — Profondeur de cavité inégale |
Vérifiez la profondeur de chaque cavité sur la plaque de moule |
|
Les pavés présentent de fines taches localisées près des coins |
Défaut n°2 — Coins internes pointus |
Inspectez les coins de la cavité pour vérifier leur rayon ou leur netteté. |
|
Tous les pavés de toutes les cavités sont systématiquement inégaux selon le même motif |
Défaut n°3 — Plaque de base inégale |
Vérifier la planéité de la plaque du moule avec une règle droite |
Une épaisseur inégale sur les pavés hexagonaux n’est pas inévitable. Trois pratiques de conception évitent la majorité des problèmes de variation d’épaisseur :
1. Utilisez un traitement thermique de carburation pour créer une dureté de surface uniforme (HRC58-62) sur toutes les parois de la cavité, ralentissant ainsi l'usure différentielle.
2.Machinez des rayons de 3 à 5 mm sur tous les coins internes pour éliminer la concentration de contraintes et la distorsion.
3. Maintenir une tolérance de ± 0,1 mm sur la profondeur de la cavité et la planéité de la plaque, vérifiée par inspection CMM.
UNIK applique ces pratiques depuis sa création en 2010. Basée à Quanzhou, en Chine, l'entreprise fabrique des machines à briques et des moules à béton pour 28 pays. Sa gamme de produits comprend des moules pour pavés hexagonaux, des moules pour bordures, des moules pour blocs et des outils pour blocs creux.
Pour les moules de pavés hexagonaux qui produisent une épaisseur constante cycle après cycle, les spécifications incluent l'acier 42CrMo, le traitement thermique de carburation, les rayons d'angle de 3 à 5 mm, la finition de surface Ra 1,6 et la tolérance dimensionnelle de ± 0,1 mm.
Fujian Unik Mold Technology Co., Ltd.
Site Web : www.unikmould.com
